概述：

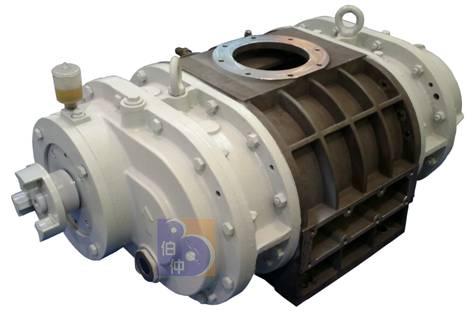

ZJQ系列气冷式罗茨真空泵，是在ZJ系列罗茨真空泵的基础上增加了旁路气体冷却系统而设计的。由于其特殊的结构设计，使其可以在高压差下长期可靠运行。一般情况下均在泵的排气口或回流管路中安装换热器。冷却气体从泵体的两侧进入泵腔并冷却转子及泵腔，但对泵的抽气性能没有影响。泵可以单独使用也可以多台串联使用，或与液环真空泵等串联成机组，达到更高真空度来满足工艺要求。
ZJQ系列气冷式罗茨真空泵具有以下特点：
.可直排大气，无废水排放；
.可与前级泵串联组成罗茨机组，节能效果显著。与普通罗茨泵相比，因ZJQ气冷式罗茨真空泵可高压差工作，可适当减小前级泵从而达到节能效果。
.适用范围宽。因排气侧可承受高压力，有效地解决了普通罗茨真空泵因压差过大、前级泵真空度差而造成的过载、过热现象；
.可在更高的入口压力下工作。ZJQ系列气冷式罗茨真空泵理论上可以在入口为大气压力的状况下工作；
.电机功率不确定。ZJQ系列气冷式罗茨真空泵需根据工艺条件计算实际工作时的**压差从而确定所需的电机功率。
ZJQ系列气冷式罗茨真空泵主要技术性能规格
|
型号 |
抽速(L/s) |
极限压力(Pa) |
**允许压差(Pa) |
转速(r/min) |
进气口通径(mm) |
排气口通径(mm) |
回流口通径(mm) |
电机功率(kW) |
|
ZJQ15 |
15 |
3×104 |
8.5×104 |
1390 |
50 |
40 |
20 |
0.55~2.2 |
|
ZJQ30 |
30 |
2×104 |
8.5×104 |
2825 |
50 |
40 |
20 |
0.75~4 |
|
ZJQ70 |
70 |
2×104 |
8.5×104 |
2840 |
80 |
50 |
25 |
1.5~7.5 |
|
ZJQ150 |
150 |
1.6×104 |
8.5×104 |
2880 |
100 |
100 |
40 |
3~15 |
|
ZJQ300 |
300 |
1.6×104 |
8.5×104 |
1440 |
150 |
150 |
65 |
4~30 |
|
ZJQ600 |
600 |
1.6×104 |
8.5×104 |
2900 |
150 |
150 |
65 |
7.5~55 |
|
ZJQ1200 |
1200 |
1.3×104 |
8.8×104 |
1460 |
250 |
200 |
100 |
15~132 |
|
ZJQ2500 |
2500 |
1.3×104 |
8.8×104 |
1470 |
400 |
300 |
100 |
22~250 |
|
ZJQ5000 |
5000 |
- |
4×104 |
1480 |
400 |
300 |
150 |
37~250 |
|
ZJQ10000 |
10000 |
- |
4×104 |
1480 |
500 |
400 |
200 |
55~500 |
|
ZJQ20000 |
20000 |
- |
4×104 |
990 |
800 |
800 |
300 |
90~1000 |
|
ZJQ30000 |
30000 |
- |
3×104 |
990 |
1000 |
1000 |
300 |
110~1500 |
注：表中所列极限压力为该泵单独使用直排大气时的极限压力值，配用前级泵时的极限压力与ZJ系列罗茨真空泵相同，可参照相应的罗茨真空机组的极限压力值。
气冷式罗茨真空泵工作原理动画：气冷式罗茨真空泵工作原理
ZJN系列气冷式不锈钢罗茨真空泵
概述：
ZJN系列气冷式不锈钢罗茨真空泵是在ZJQ气冷式罗茨真空泵的基础之上，将所有过流部件更改为不锈钢材质或其它腐蚀材料。
ZJN系列气冷式不锈钢罗茨真空泵的工作特性、技术参数、工作原理等可参照ZJQ系列气冷式罗茨真空泵。
ZJN系列气冷式不锈钢罗茨真空泵过流部件的材质可选用：
S30408（旧牌号0Cr18Ni9，新牌号06Cr19Ni10）
S31603（旧牌号00Cr17Ni12Mo2，新牌号022Cr17Ni11Mo2）
31803（SAF2205，新牌022Cr22Ni5Mo3N）

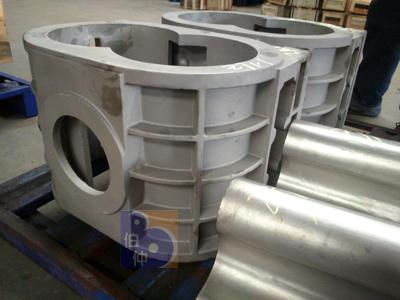

ZJN系列不锈钢泵体 ZJN系列不锈钢转子
